슬라이딩 창 시스템의 롤러: 역학, 마모 역학 및 성능 최적화
제133호 | 슬라이딩 창 시스템의 롤러: 역학, 마모 역학 및 성능 최적화
그만큼롤러슬라이딩 창틀 하단 레일 내부에 숨겨진 롤러 어셈블리는 유리 패널의 전체 무게를 지탱하면서 부드러운 수평 이동을 가능하게 합니다. 제대로 작동할 때는 사용자가 그 성능을 당연하게 여기지만, 마모, 부식 또는 정렬 불량으로 인해 고장이 나면 창문 작동이 어려워지고 레일이 손상되며 전체 시스템의 기능이 저하됩니다. 슬라이딩 창문의 수명을 연장하려면 롤러 설계, 재료 선택 및 열화 메커니즘을 이해하는 것이 필수적입니다.
하중 분산 및 접촉 역학
미닫이창롤러창문 새시의 무게는 매우 작은 접촉면을 통해 레일로 전달됩니다. 일반적인 주택용 창문 새시는 25~80kg 정도 나가지만, 이 무게는 각각 10~30제곱밀리미터 정도의 접촉면적을 가진 두 개의 롤러에 집중됩니다. 이로 인해 롤러 직경과 트레드 형상에 따라 8~40메가파스칼의 접촉 압력이 발생합니다. 헤르츠 접촉 이론은 접촉면에서의 응력 분포를 설명합니다. 평평한 레일 위의 원통형 롤러는 선 접촉을 형성하며, 표면 아래에서 최대 전단 응력이 발생합니다. 피로 균열은 일반적으로 이 표면 아래 최대 응력 지점에서 시작되므로, 롤러 트레드의 박리는 표면 마모보다는 표면 아래에서 시작되는 파손 모드인 경우가 많습니다.
재료 선택 및 성능
그만큼롤러재질은 하중 지지력과 수명을 결정하는 근본적인 요소입니다. 주거용 도어 롤러는 일반적으로 아세탈 호모폴리머, 나일론 6/6 또는 유리섬유 강화 폴리아미드와 같은 엔지니어링 열가소성 수지로 사출 성형되어 충분한 강도, 내식성 및 조용한 작동을 제공합니다. 아세탈 롤러는 알루미늄 트랙과의 마찰 계수가 0.15~0.25로 낮습니다. 그러나 열가소성 롤러의 하중 지지력은 크리프 변형으로 인해 제한됩니다. 예를 들어, 40kg의 하중을 장시간 정지 상태로 지지하는 롤러는 점차 평평한 부분이 생겨 작동 중에 쿵 하는 소음이 발생하고 충격 하중이 집중됩니다. 100kg을 초과하는 무거운 상업용 도어의 경우, 롤러는 강철 또는 스테인리스 스틸 트레드를 사용하는 볼 베어링 방식으로 바뀌어 롤러당 최대 200kg의 하중을 견딜 수 있으며 구름 저항이 크게 줄어듭니다.
베어링 구성 및 구름 저항

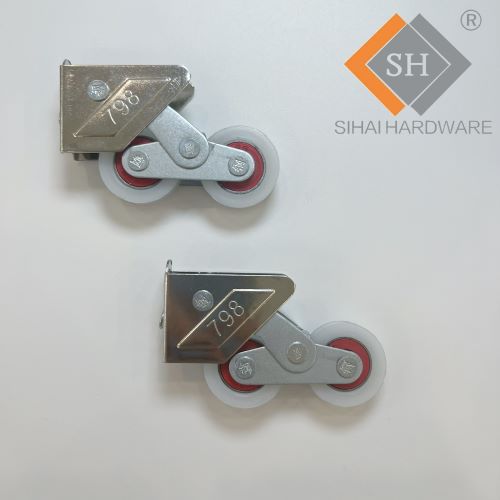

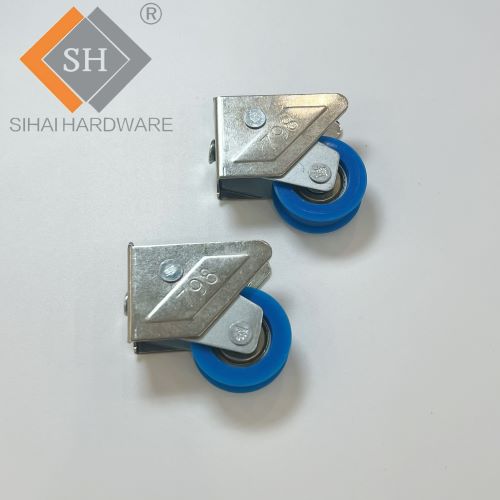

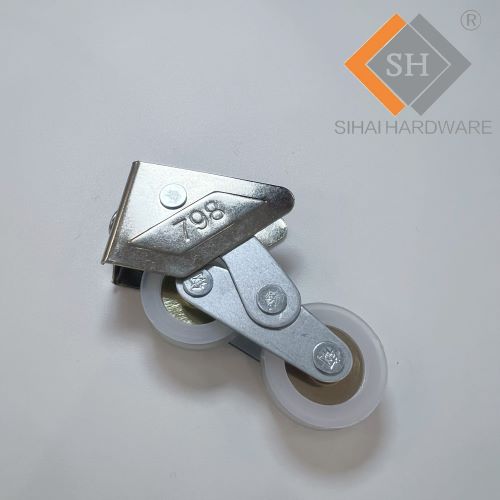

내부 베어링 설계는 고성능을 차별화하는 요소입니다.롤러기본 구성부터 다양한 구성으로 조립할 수 있습니다. 가장 간단한 구성은 고정 축에 직접 장착된 일반 보어 롤러로, 높은 마찰력을 가진 순수 슬라이딩 접촉 방식입니다. 다음 단계는 롤러 본체와 축 사이에 슬리브 부싱을 추가하는 것입니다. 고급 롤러는 깊은 홈 볼 베어링이나 니들 롤러 베어링을 사용하여 베어링 자체 내에서 슬라이딩 마찰을 구름 마찰로 변환합니다. 일반 보어 롤러의 구름 저항 계수는 0.05~0.10인 반면, 볼 베어링 롤러는 이를 0.005~0.015로 줄여 10분의 1 수준의 성능 향상을 가져옵니다. 이는 최대 작동력이 45~90뉴턴으로 제한된 접근성 기준을 위반할 수 있는 무거운 창틀에 매우 중요합니다.
트랙 인터페이스 및 정렬
그만큼롤러트랙과 롤러는 서로 밀접하게 연결된 시스템을 형성하며, 정렬 불량은 마모를 기하급수적으로 가속화합니다. 트랙 표면은 미터당 0.3mm 이내의 평탄도를 유지해야 하며, 버(burr)나 이물질이 없어야 합니다. 롤러 축은 주행 방향과 평행하고 수직이어야 합니다. 축이 2도만 기울어져도 추력이 발생하여 롤러가 트랙 측벽에 부딪히게 되고, 저항이 증가하며 마모성 이물질이 생성됩니다. 높이 조절식 어셈블리의 경우, 두 롤러가 하중을 균등하게 분담하도록 높이 조절 장치를 설정해야 합니다. 60/40의 하중 불균형은 하중이 더 많이 걸리는 롤러의 수명을 약 30% 단축시킵니다.
환경적 열화 및 밀봉
그만큼롤러 열악한 환경에서 작동하는 이 제품은 하부 트랙에 먼지, 모래, 곤충 잔해 및 세척 잔류물이 쌓입니다. 외부 도어는 빗물에 노출되어 조립체가 침수될 수 있습니다. 따라서 밀폐형 베어링 설계가 필수적이며, 고무 접촉 씰 또는 미로형 씰을 사용하여 이물질 유입을 방지하면서 자유로운 회전을 허용해야 합니다. 그리스 사양도 중요합니다. 일반 리튬 비누 그리스는 물에 유화되어 윤활성을 잃는 반면, 해양 등급의 칼슘 설포네이트 또는 폴리우레아 그리스는 우수한 내습성을 제공합니다. 해안 환경에서는 밀폐형 세라믹 하이브리드 베어링이 장착된 316 스테인리스강 롤러가 최상의 부식 방지 기능을 제공합니다.
마모 메커니즘 및 수명 주기
그만큼롤러롤러는 여러 메커니즘을 통해 열화됩니다. 마모는 단단한 입자가 트레드와 트랙 사이에 끼일 때 발생합니다. 접착 마모는 경계 윤활 조건에서 차축-베어링 계면에서 발생합니다. 표면에서 시작되는 피로는 장기간 사용 후 미세한 구멍으로 나타납니다. 일반적인 수명은 10,000~50,000 사이클이며, 하루 10회 운행 기준으로 3~15년입니다. 롤러는 완전 고장보다는 사용 시 필요한 힘이 증가하는 것에 대한 사용자 불만으로 인해 조기에 교체되는 경우가 많습니다. 매년 트랙 청소 및 롤러 검사를 통해 새시 정렬이 손상되기 전에 초기 징후를 파악할 수 있습니다.
결론
미닫이창롤러이 시스템은 작은 접촉면에 상당한 하중을 집중시키고, 낮은 저항을 위해 정밀한 정렬에 의존하며, 열악한 환경 조건에도 견딜 수 있습니다. 열가소성 수지 대 금속, 일반 베어링 대 볼 베어링 등 재료 선택은 시스템의 작동 범위를 결정합니다. 설계자는 하중 등급, 베어링 유형 및 내식성을 이해하여 정보에 입각한 선택을 할 수 있습니다. 유지보수 담당자는 초기 열화 징후를 파악하여 선로 손상이 단순한 롤러 교체 이상의 비용으로 증가하기 전에 적시에 개입할 수 있습니다.
